PPC32-4型气箱式脉冲袋收尘器 布袋除尘器 铸造厂除尘器 水泥厂除尘设备构造和工作原理:

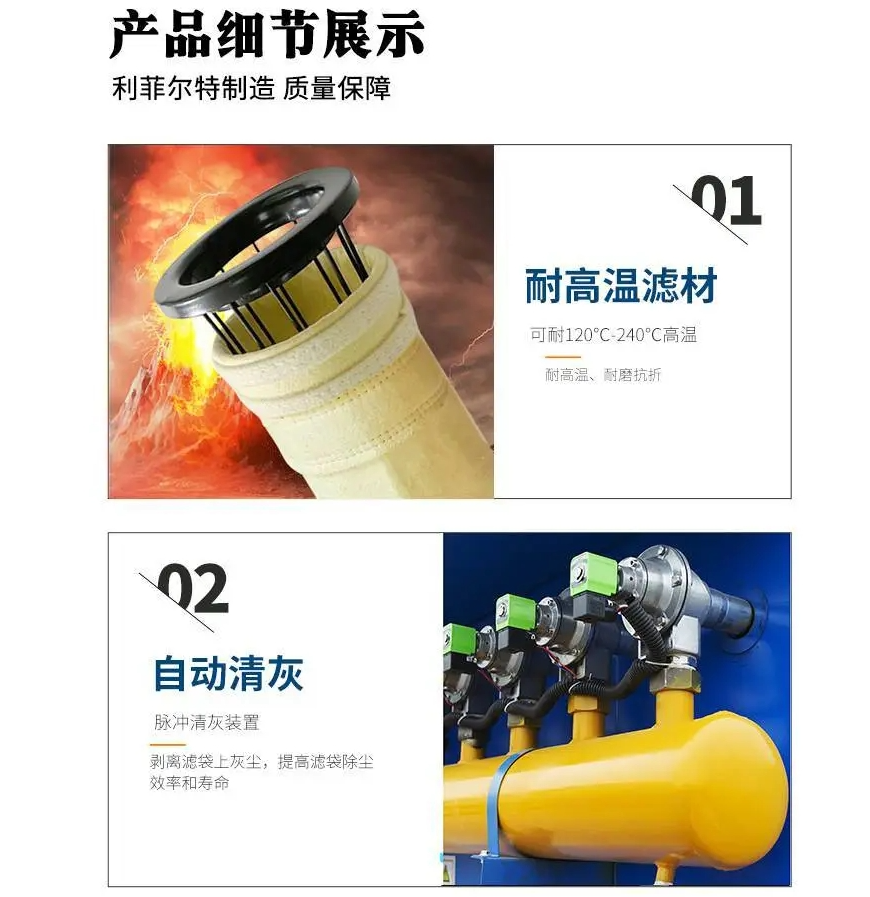

本系列收尘器由壳体、灰斗、排灰装置、支架和脉冲清灰系统等部分所组成。当含尘气体从进风口进入收尘器后，首先碰到进风口中间的斜隔板

，气流便转向流入灰斗，同时气流速度变慢，由于惯性作用，使气体中粗颗粒粉尘直接落入灰斗，起到预收尘的作用，进入灰斗的气流后折而向

上通过内部装有金属岁月架的滤袋，粉尘被捕集在滤袋的外表面，净化后的气体进入滤袋室上部的清洁室，汇集到出风管排出FMQD32型收尘器

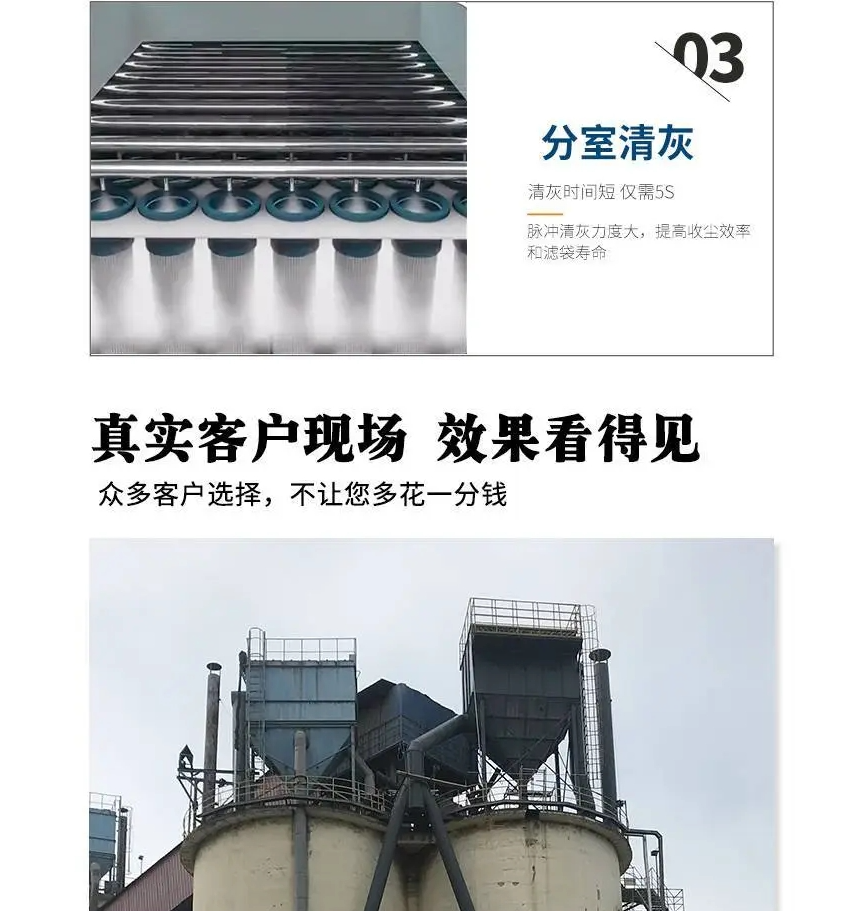

的进风口设在灰斗上，气流进入灰斗后首先碰上进风管端部的挡板，其作用与上述原理相同。壳体用隔板分成若干个独立的收尘室，按照给定的

时间音隔对每个收尘室轮流进行清灰。每个收尘室装有一个提升阀，清灰时提升阀关闭，切断通过该收尘室的过滤气流，随即脉冲阀开启，向滤

袋内喷入高压空气，以清除滤袋外表面上的粉尘。各收尘室的脉冲喷吹宽度和清灰周期，由专用的清灰程序控制器自动连续进行。

PPC32-4型气箱式袋收尘器 脉冲布袋除尘器 铸造厂除尘器 水泥厂除尘设备选型:

一般要根据尘源点处理气体的主要技术参数，如风量、气体温度和含尘浓度等，按下列步骤进行选型。

1、根据处理气体量按下式计算收尘器净过滤面积：

F= Q / 60VN（㎡）

式中： Q——处理气体量（M3/H）

VN—净过滤风速（M/min）

水泥厂各主要尘源点的净过滤风速的建议如表1所示。所谓净过滤风速和净过滤面积是指某一室停止过滤进行清灰时的过滤风速和过滤面积。

2、根据计算得出的净过滤面积，则可直接从表2、3、4中选取合适的收尘器。

3、选型举例：

例1、一台 3.5×12M的水泥磨,磨机的通风量为30000M3/H,气体温度为110气体含浓度150G/ M3,试选用一台FMQD型袋收尘器。

（1）根据给出的风量30000 M3/H从表1中得知水泥磨的净过滤风速，VN为1.5M/MIN按式(1)计算净过滤面积。

F= Q / 60·VN =30000÷60×1.5 =333（㎡）

（2）从表中得知FMQD—7型的净过滤面积为372㎡，与计算得出的净过滤面积333㎡，比较接近，所以可选用FMQD64-7型收尘器。

因FMQD96-5型的净过滤面积与FMQD64-7型的净过滤面积相同，所以也可以选用FMQD96-5型收尘器。至于选用哪种型号较为合理，

选用者可根据安装收尘器的地理位置来确定，如果长度方向较长，宽度方向较窄，就可选用室数较多的FMQD64-7型，反之选用室数较少的

FMQD96-5型收尘器。

例2 日产2000个水泥厂熟料篦式冷却机的放风量下常时32000 M3/H。试选用一台FMQD型袋收尘器。

(1) 根据放风量32000 M3/H和从表1中查得篦式冷却机的净过滤风速VN为1.7M/MIN,按工式计算净过滤面积。

F= Q /60·VN=320000×60÷1.5 =3137（㎡）

（2）从表4中得知FMQD128-210型的净过滤面积为2959㎡，虽比计算得出的净过滤面积3137㎡少，但净过滤风速增值大不多，小于6%，

所以选用FMQD128-210收尘器是合适的。
